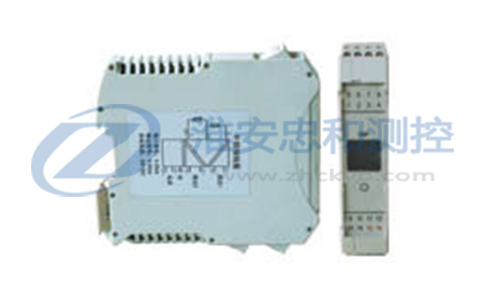

ZH-GLA-隔離安全柵

       隔離安全柵將來自危險區的電壓信號，經隔離變送輸出單路或相互獨立的雙路電流/電壓信號到安全區，也可通過配置的通訊接口在安全區進行串行通訊聯網。隔離安全柵是智能化的安全柵產品，用戶可通過專用編程器或計算機對本產品進行輸入信號類型及輸出量程的設置。
隔離安全柵主要技術參數：
通用技術參數請參見本手冊《通用技術指標》。
防爆標志:Ex(ia)ⅡC
輸入/輸出精度:±0.2%×F.S
危險區允許輸入信號：
直流電壓：0-5V、1-5V、0-10V
輸入阻抗：500KΩ
信號類型和量程在訂貨時確定，也可自行編程*，但選擇0-10V輸入時無法選擇其它輸入電壓類型。
向安全區輸出信號：
直流：0-10mA、4-20mA、0-5V，1-5V，0-10V
信號類型和量程在訂貨時確定，也可自行編程*。
通訊（僅在安全區）:RS232或RS485接口，參見本手冊《通訊技術》。當選用通訊功能時無第二輸出功能。
電源:直流24V
功耗:
1.9W（單路20mA輸出，24V供電時）
2.4W（雙路20mA輸出，24V供電時）
外形尺寸
寬×高×深：(22.5×100×115)mm
認證參數:（9、10端子間）Uo=15V，Io=1mA，Co=0.58μF，Lo=1000mH
適用范圍：
來自變送器、一次儀表、二次儀表等的直流電壓信號。
安裝請參加本手冊中的《外形及安裝》。
校準：
本產品采用智能化數字化設計，可長期保證準確度在本手冊規定范圍之內。如需校準請選配專用編程器（經濟型）進行操作。具體操作及校準方法請參見本手冊《校準及編程技術》。
隔離安全柵選型方法：

型號						說明
ZH-GLA-	4	×	×	×	×	檢測端安全型電壓輸入，單、雙路輸出
操作端第一輸出		1				4-20mA
		2				1-5V
		3				0-10mA
		4				0-5V
		5				0-10V
操作端第二輸出						缺省無第二輸出
			1			4-20mA
			2			1-5V
			3			0-10mA
			4			0-5V
			5			0-10V
操作端通訊功能（選此項則無第二輸出功能）						缺省為無通訊功能
				T1		485通訊(僅單輸出)
				T2		232通訊(僅單輸出)
外結構						缺省為通訊結構
					B	總線供電結構
