隔膜耐震壓力表

  YM系列隔膜耐震壓力表適用于測量具有腐蝕性、高粘度、易結晶、易凝固，溫度較高的液體、氣體或顆粒狀固體介質的壓力以及必須避免測量介質直接進入隔膜耐震壓力表和防止沉淀物積累且易清洗的場合。隔膜耐震壓力表主要用于石油、化工、化纖、染化、制藥、制堿食品等工業(yè)部門。
隔膜耐震壓力表外形尺寸：

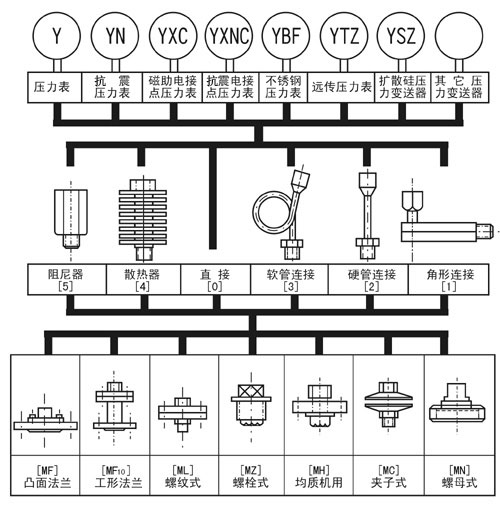

隔膜耐震壓力表選型標示：

□-選配壓力表型號	□-隔膜膈離器型式	□-壓力表表頭與隔膜體連接型式	□-膜片材料	□-量程范圍	□-螺紋或者法蘭尺寸
YNTP YNXTP YNTZTP YNTTTP	ML-螺紋式（≤60MPa) MF-法蘭式(≤25MPa) MF10-工字形法蘭式(≤4MPa) MC-夾子式(0.1～2.5MPa) MN-螺母式(0.1～2.5MPa) MZ-螺栓式（1～25MPa) MH-均質機用(10～60MPa)	0）直接（被測介質溫度＜80℃） 1）角形（被測介質溫度＜150℃） 2）硬管（被測介質溫度＜200℃） 3）軟管（1米.2米.4米.6米） 4）散熱器（被測介質溫度＜200℃） 5）阻尼器	316L HC 蒙乃爾 鉭 316L襯四氟 氟塑料	-0.1~0~60MPa	M20*1.5 G1/2 NPT1/2等 DN25 DN40 DN50等

選配壓力表型號說明：YNTP名稱為隔膜耐震壓力表，表盤直徑有φ60mm；φ100mm；φ150mm
                                    YNXTP名稱為隔膜耐震電接點壓力表，表盤直徑有φ100mm；φ150mm
                                    YNTZTP名稱為耐震電阻遠傳隔膜壓力表，表盤直徑有φ150mm
                                    YNTTTP名稱為耐震差動遠傳隔膜壓力表，表盤直徑有φ100mm；φ150mm

□ML螺紋式隔離器型式
隔膜耐震壓力表儀表型式

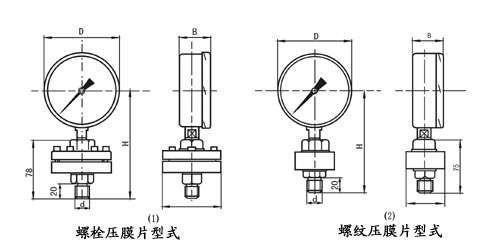

隔膜耐震壓力表外形尺寸

	型號	D	B	H	直徑		d
					0.1～2.5MPa	4～25MPa
螺栓壓膜片式	Y100-ML	100	42	149	96	92	M20×1.5 G1/2" G3/8"
	Y150-ML	150	48	179	96	92
螺紋壓膜片式	Y100-ML	100	42	147	78	48
	Y150-ML	150	48	177	78	48

DN	PN(MPa)	D	K	d	C	L
25	0.25～0.16	100	75	58	14	Φ11
	1～2.5	115	85	65	16	Φ14
32	0.25～0.16	120	90	69	16	Φ14
	1～2.5	140	100	76	18	Φ18
40	0.25～0.16	130	100	78	16	Φ14
	1～2.5	150	110	84	18	Φ18
50	0.25～0.16	140	110	88	16	Φ14
	1～2.5	165	125	99	20	Φ18
